Divisor de tensão resistivo: um desafio
Divisor de tensão resistivo: um desafio
Se você é um profissional ou mesmo um estudante iniciante de eleticidade ou eletrônica deve estar se perguntando o que pode haver de desafiador em um simples divisor de tensão resistivo.
Então continue lendo e verá.
Um pouco de teoria não faz mal a ninguém
Medindo tensão num divisor resistivo
Para simplificar nossas contas vamos imaginar que o nosso divisor seja composto de dois resistores exatamente iguais, ou seja, com a mesma resistência ôhmica.
Se você aplicar uma tensão V aos dois resistores, qual será a tensão medida em cada resistor?
Você deve ter respondido V divido por 2, óbvio.
Na teoria está perfeito. Agora vamos ver na prática, observe a figura 1.

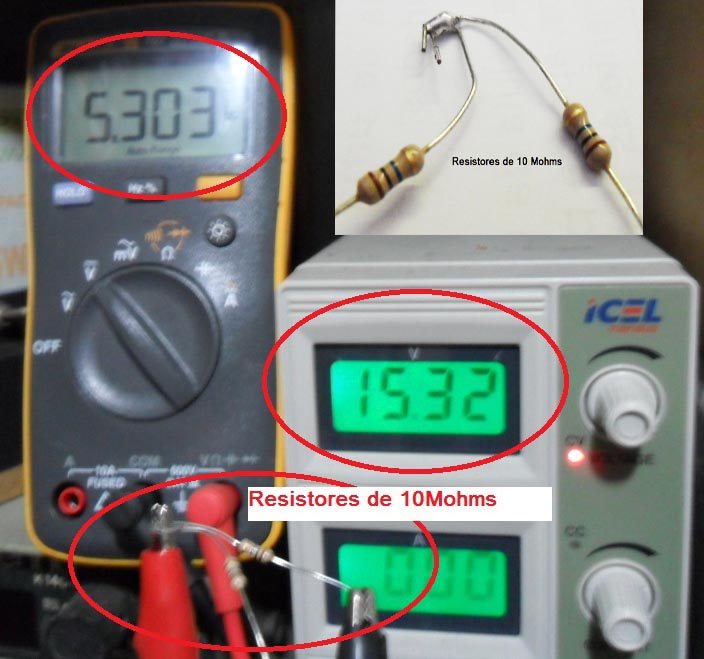

Fig. 1 – Resistores de 10M
Nela observamos que a tensão aplicada foi de 15,32V logo considerando que os dois resistores são de 10MΩ a tensão medida no centro deveria ser 15,32 divido por 2 que dá 7,66V, mas o voltímetro digital mostra apenas 5,303V.
Será que na prática a teoria é outra?
Tem gente que pensa isto e você?.
Vamos para a figura 2 onde os resistores foram trocados por 100kΩ cada um.

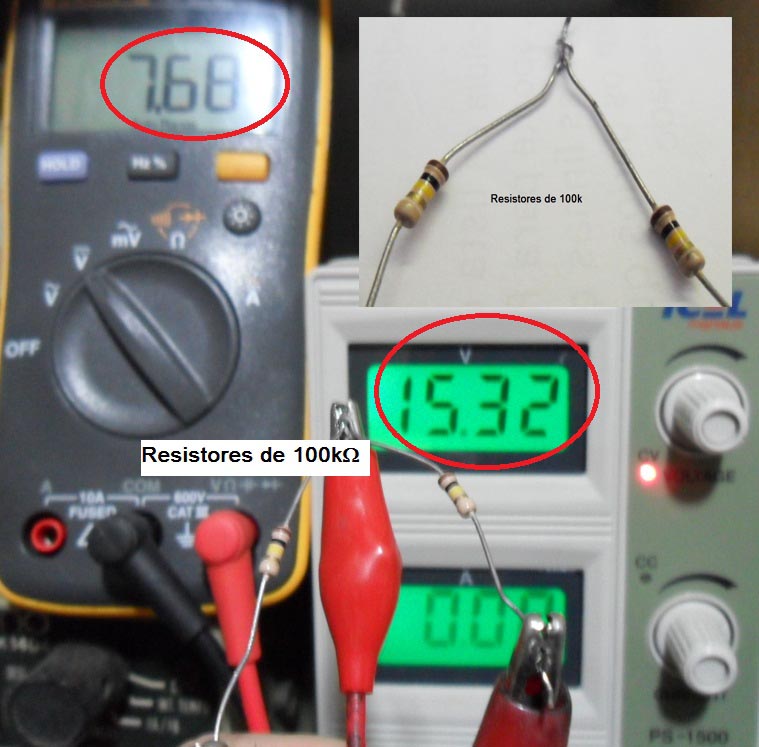

Fig.2 -Resistores de 100k em série
Chi! Agora deu certo.
Onde está o erro, você saberia responder?
Um fato parecido aconteceu comigo hoje, mas como eu acredito na teoria acabei descobrindo onde eu estava errando.
Vou deixar você pensando um pouco e aguardo os seus comentários.
Medida é um assunto complicado e fiz este post para a sua tensão sobre o assunto.
“Parafraseando aquele ditado “dize-me com quem andas e eu te direi quem és” eu escreveria “dize-me como medes e eu te direi que técnico você é”.
Até sempre
