No post anterior, intitulado “Voltímetro e amperímetro YB27-VA, o segredo”, eu levantei a hipótese de que a corrente indicada no display não dependeria apenas do valor do shunt utilizado, mas também da programação do microprocessador.
Naquele momento deixei a comprovação (prática) da minha hipótese (teórica) a depender da chegada do novo display que havia comprado desta vez especificando-o para 10 ampères e não para 50 ampères que eu estava usando.
Pois bem, depois de mais de quinze dias a tartaruga do nosso “mui deficiente e caro correio!” chegou com minha encomenda.

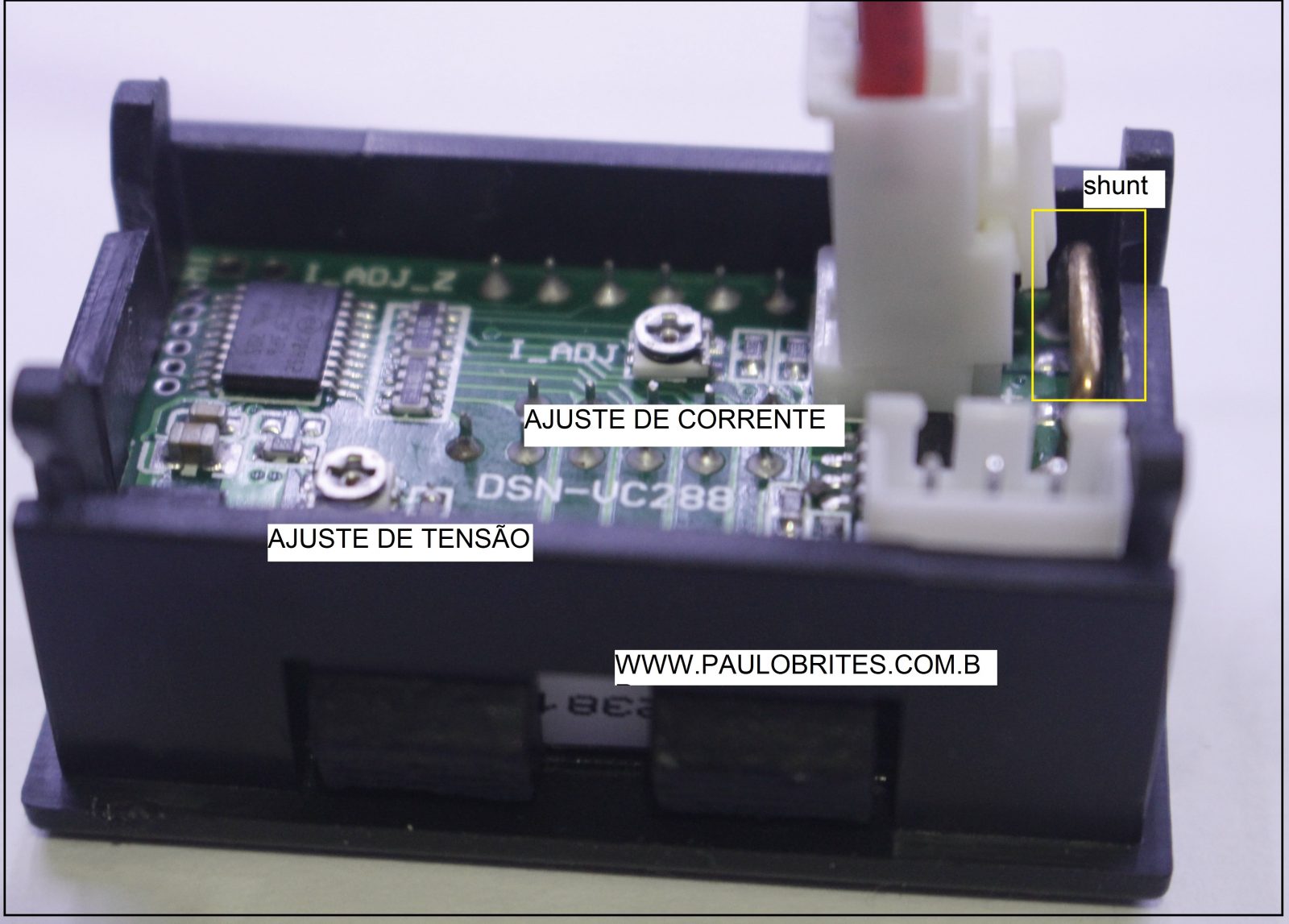

Na fig.1 você poderá observar a presença do shunt do lado direito já instalado na PCI.

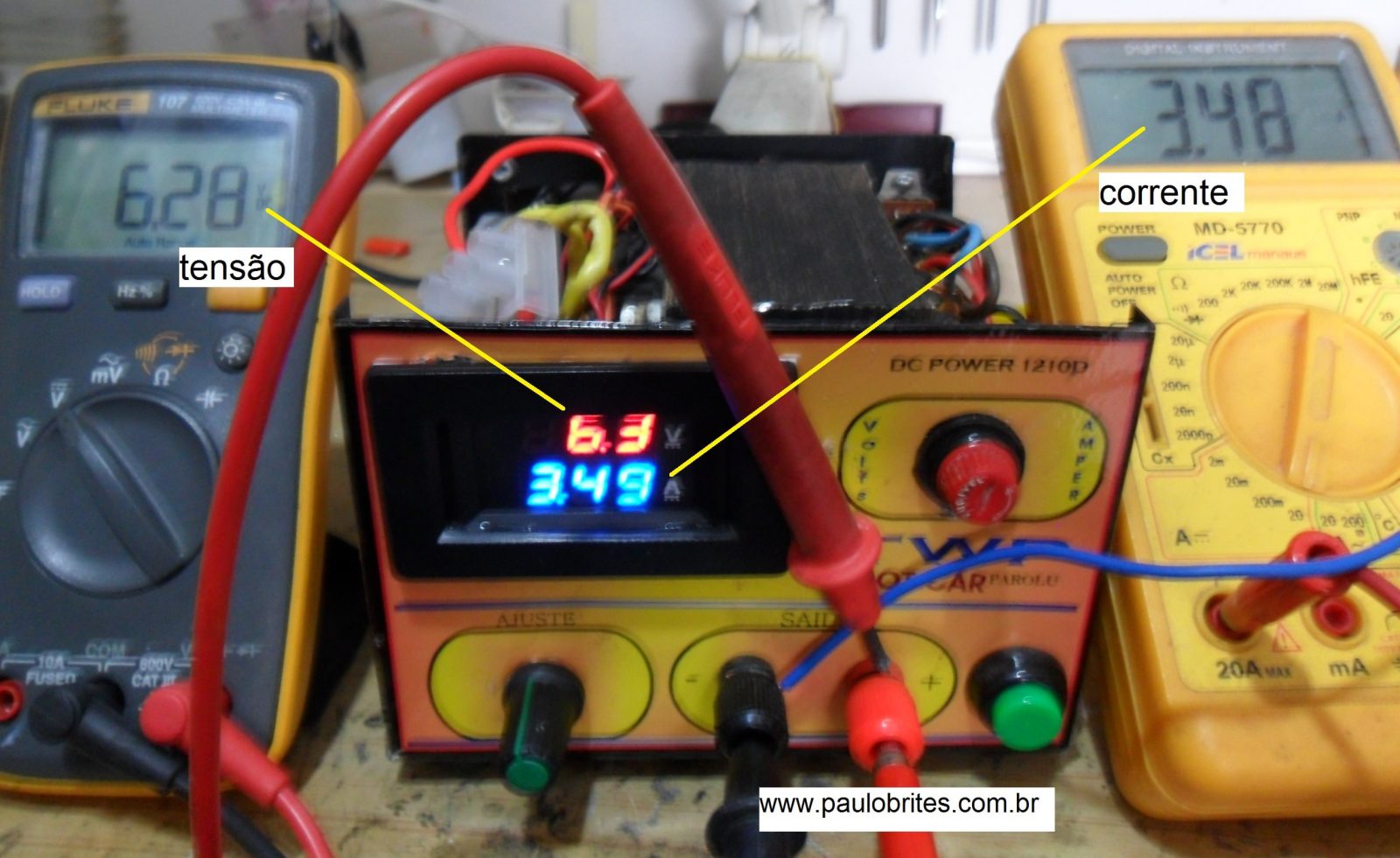

E finalmente para a prova definitiva temos a fig.2 mostrando que as leituras apresentadas no display coincidem com aquelas que aparecem nos instrumentos externos.
E assim o ‘mistério” foi resolvido e provou, mais uma vez, que “nada é mais prático que uma boa teoria” como disse Maxwell.
Antes de encerrar, porém vale a pena fazer algumas considerações que podem ser úteis para quem se dispõe a usar o YB-27VA em seus projetos.
Embora o microprocessador usado em todos eles seja o mesmo existem variações nos conectores dependendo do fabricante.
Temos dois conectores, sendo um de dois pinos e outro de três pinos, mas parece que eles têm funções diferentes dependendo do fabricante.
No display que eu comprei para 10A o conector de dois fios (vermelho e preto) veio com fios bem mais grossos que o conector de três pinos (vermelho, preto e amarelo).
Não parecia fazer sentido que os fios para alimentação do display fossem mais grossos que os outros.
Se olharmos o esquema apresentado no post anterior que eu repito aqui na fig.3 veremos que existe uma conexão de dois pinos para alimentação e outra de três pinos com grounds separados, mas que podem ser ligados juntos e o fio amarelo é usado para monitorar a corrente.
Fig.3- Conectores do YB27 VA

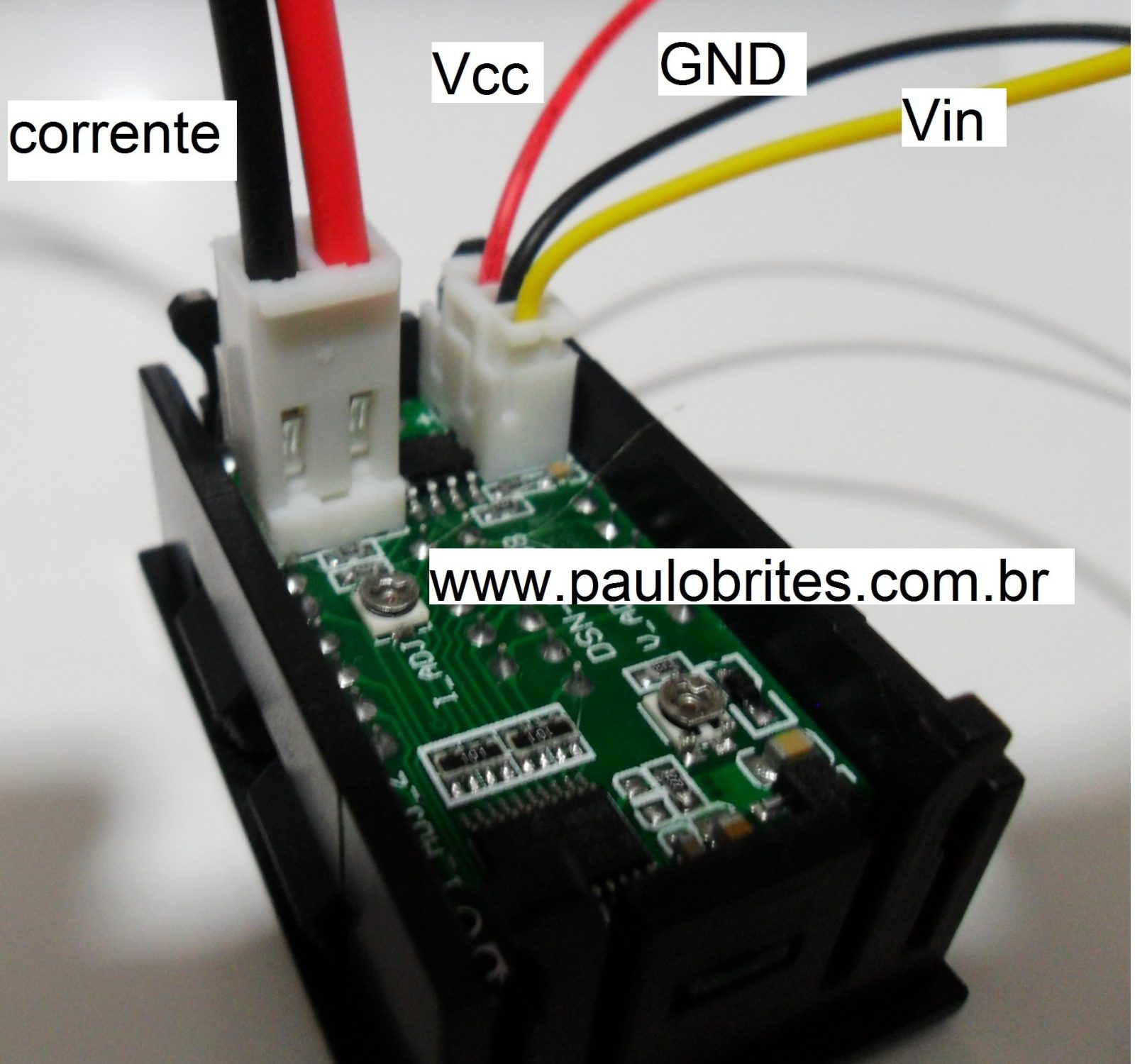

Entretanto no display que eu comprei para 10A a configuração é a que vemos na fig.4.
Note que o conector de dois pinos é que será usado para monitorar a corrente, por isso os fios são mais grossos.
A alimentação do display passa a ser feita pelo fios preto e vermelho do conector de três pinos, enquanto o fio amarelo será usado para a monitoração de tensão de saída da fonte.
No meu caso eu precisei fazer uma fonte separada para alimentar o display já a fonte que estava reparando tinha saída variável de 1 a 20V aproximadamente.
Fiz uma sub fonte de 12V para alimentar o display e ventoinha de refrigeração.
Aproveitei o furo da chave tensão/corrente que não teria mais utilidade para colocar um suporte de fusível que, acredite, não tinha na versão original.

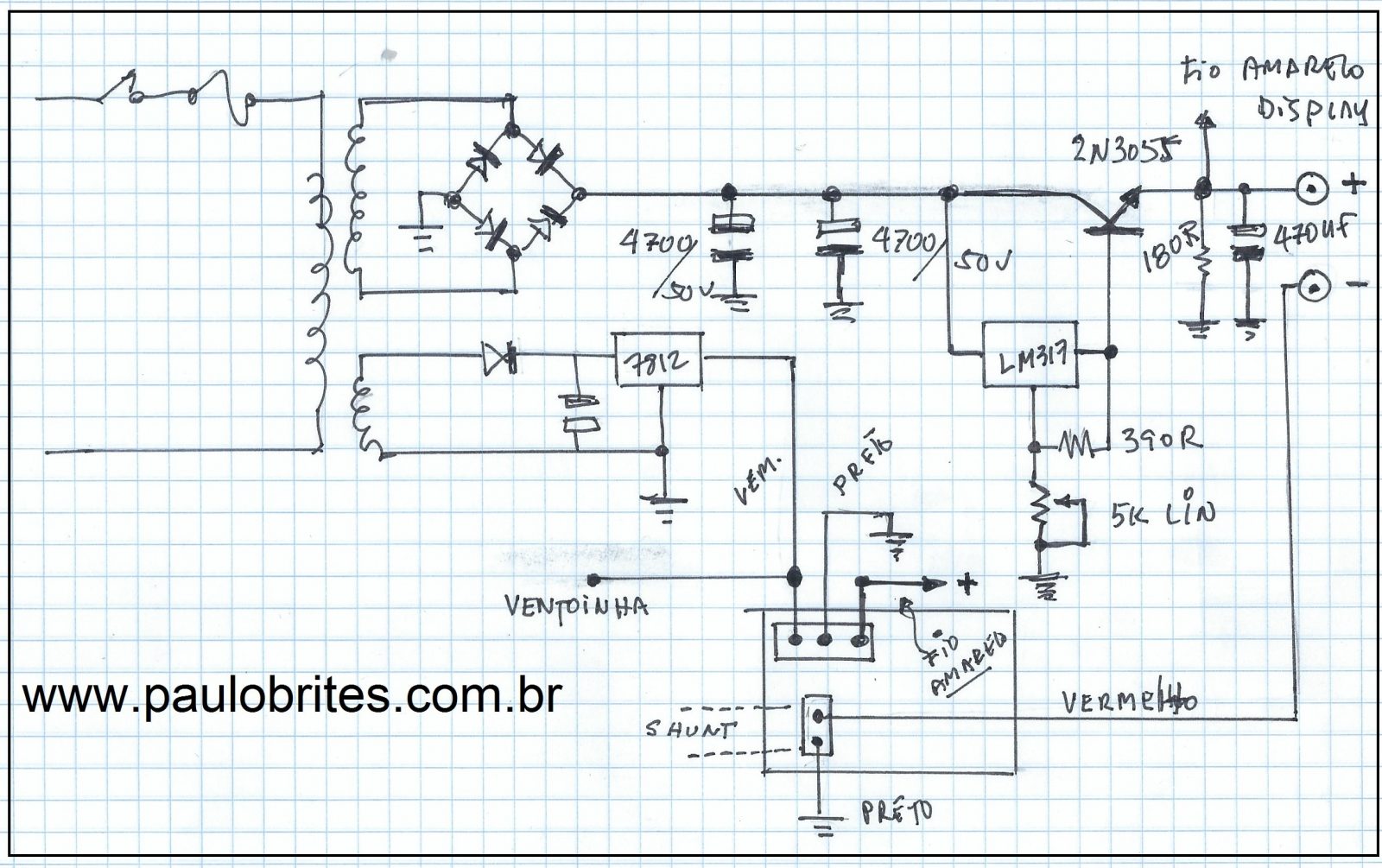

O circuito final ficou do jeito mostrado na fig.5.
Fig. 5 – Circuito final da fonte reconstruída
E assim terminou o mistério, pelo menos por enquanto.
O que me apaixona na eletrônica é que nem sempre temos a fórmula pronta e vez por outro temos que colocar a massa cinzenta para funcionar.
